AI 数据中心

从建筑外部,认识算力的物理空间。

01 / 建筑外立面

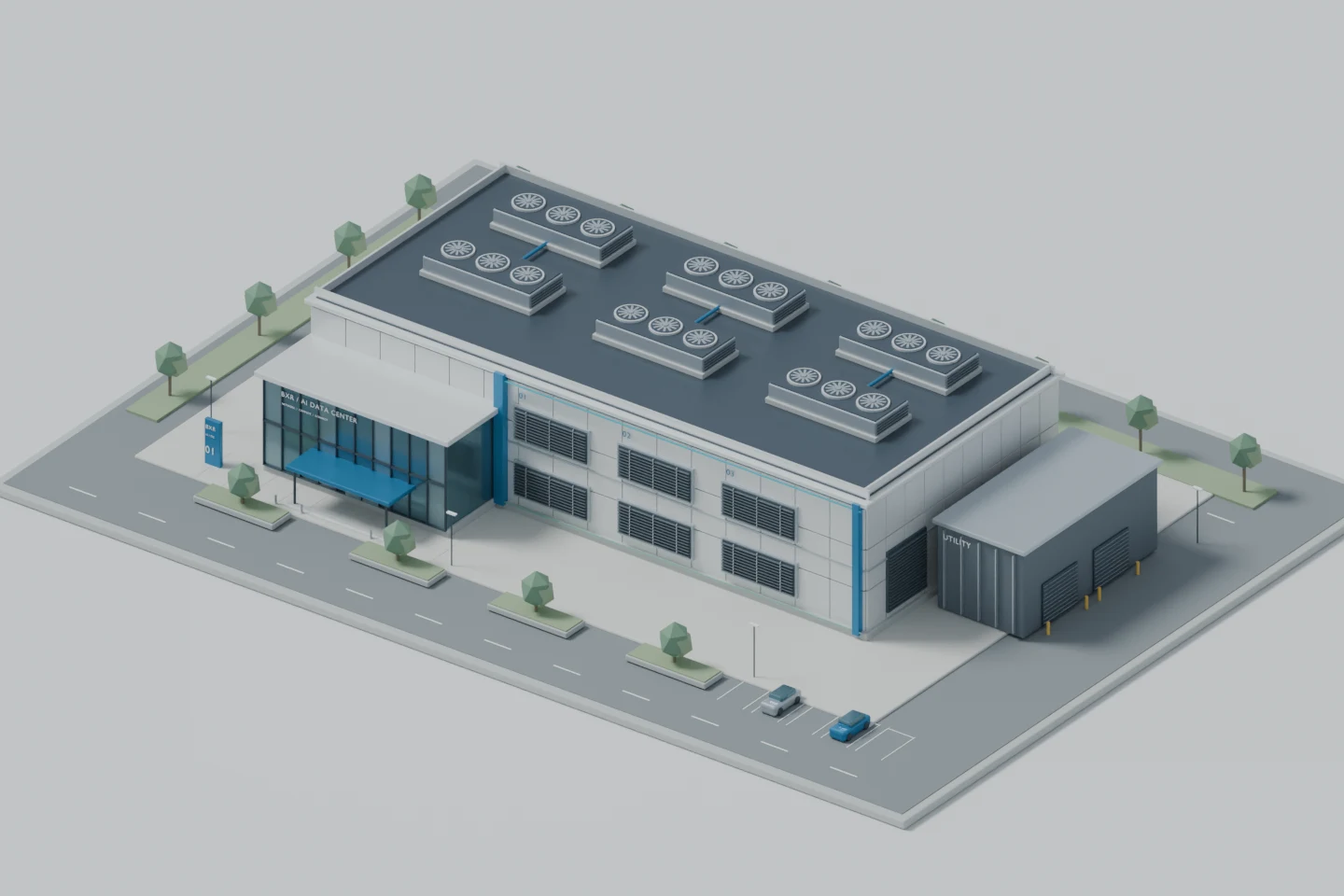

数据中心外立面鸟瞰:浅色机房楼、玻璃门厅、屋顶散热设备和园区道路。
园区总览
正在准备三维模型…

拖动旋转 · 滚轮缩放 · 双指缩放

外立面概念模型 · 尺寸为示意,内部设备将在后续细化。下载 3D 模型
01

机房主体

封闭式围护与百叶立面,预留三个算力分区。

02

入口与网络接入

玻璃门厅连接主楼,对应网络进入园区的起点。

03

散热与配套

屋顶散热设备、侧部配套空间与环形道路。

AI 推理请求完整数据流转图(从用户到返回)

以"用户提问 → AI 生成回答(多 GPU 集群推理)→ 返回用户"为主线
请求 / 数据流 计算 / 内部数据流 返回 / 结果流
1 用户发起请求

用户设备

用户在设备端输入文本、图片或语音,形成一次 AI 请求。

手机 App
PC / 浏览器
第三方应用API 调用
用户输入文本 / 图片 / 语音
2 互联网传输

互联网传输

请求经过运营商网络、CDN 边缘接入点、与数据调度负载均衡进入数据中心。

运营商网络
光纤传输
CDN 边缘接入点(可选)就近接入与缓存
调度数据负载均衡
3 数据中心网络

数据中心网络

请求经核心交换机、汇聚交换机、ToR 交换机路由分发数据至目标服务器。

核心交换机Core Switch
汇聚交换机Aggregation
ToR 交换机Top of Rack
服务器集群多台服务器
4 服务器接入

服务器接入

光信号经光模块完成光电转换,再由 NIC 接收;DPU 可承担卸载。

目标服务器Server
光模块接收光纤信号
光电转换(O/E)光信号 → 电信号
NIC 网卡处理网络数据帧
DPU网络 / 存储 / 安全卸载
5 服务器内部处理

CPU 与主机内存

CPU 解析请求、管理内存与上下文,并调度 GPU 执行推理。

CPU解析请求(变成 token)与任务调度
主内存 DRAM上下文、队列与中间数据
PCIe 总线CPU、内存与 GPU 的数据通道
GPU 加速卡单卡或多卡
6 GPU 内部计算

GPU 内部计算

GPU 从 HBM 读取模型参数,通过缓存、SM 与 Tensor Core 计算。

HBM模型参数与 KV Cache
L2 / L1 Cache缓存热点数据
SMStreaming Multiprocessor
Tensor Core矩阵运算
生成下一个 Token
7 多 GPU 通信

多 GPU 通信

同一服务器内通过 NVLink 和 NVSwitch 进行高速数据交换。

NVLinkGPU 点对点高速互联
NVSwitch多 GPU 全互联交换
更多 GPU同一服务器内并行推理
8 跨服务器通信

跨服务器通信

多台服务器之间通过 InfiniBand 或 RoCE 传输中间结果。

InfiniBand低延迟、高带宽网络
RoCE基于以太网的 RDMA
其他 GPU 服务器
9 结果返回

结果返回

生成的 Token 被汇总并沿网络原路返回用户设备。

GPU 输出 Token
CPU 汇总结果
NIC → ToR → Core
负载均衡 → 互联网
用户设备显示回答

数据流颜色

  • 蓝色:请求进入数据中心
  • 橙色:服务器与 GPU 内部计算
  • 绿色:结果返回用户

关键组件作用

  • 光模块:光 / 电转换
  • NIC:网络数据包收发
  • DPU:网络、存储、安全卸载
  • CPU:解析请求、调度资源
  • GPU:并行计算
  • HBM:参数与 KV Cache

一次请求的完整过程

  1. 用户输入并发送请求
  2. 请求经互联网进入数据中心
  3. 交换机路由到目标服务器
  4. 光模块完成光电转换
  5. CPU 调度 GPU
  6. GPU 生成 Token
  7. 多 GPU / 多服务器协同
  8. 结果返回用户

典型硬件组成(示例)

  • CPU:1–2 颗
  • 主内存:512GB–2TB+
  • GPU:4–8 张或更多
  • HBM:80GB–192GB+ / GPU
  • 存储:NVMe SSD
  • 网络:200G / 400G / 800G

数据在不同层级中的形态变化

用户输入 HTTP 请求 TCP / QUIC 光纤光信号 光电转换 NIC / DPU CPU 内存 GPU Tensor Token 流式响应 用户看到回答
